Husqvarna OEM vaihteenvaijerin pallonivel, oikeakätinen | Husqvarna 5065573-01

Husqvarna OEM vaihteenvaijerin pallonivel, oikeakätinen | Husqvarna 5065573-01

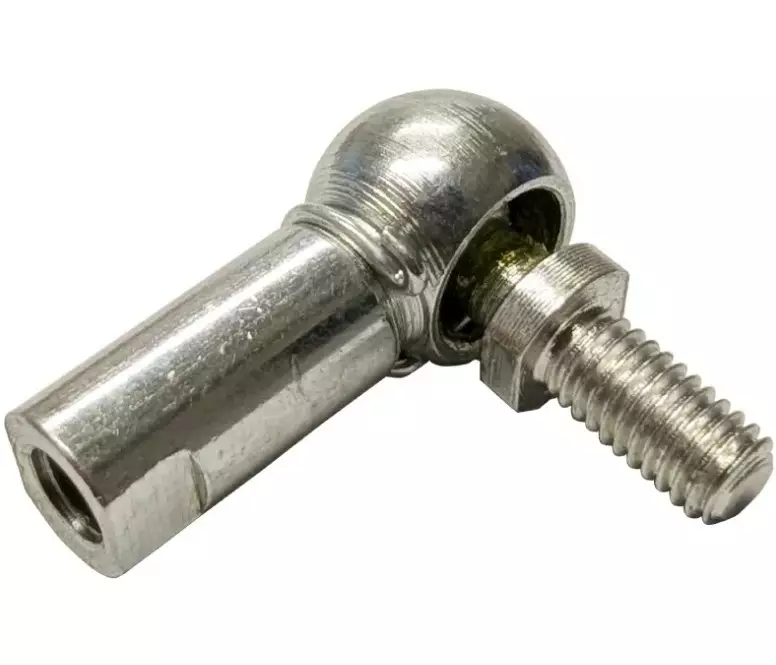

Husqvarna 5065573-01 on alkuperäinen oikeakätisellä kierteellä varustettu pallonivel vaihteenvaijerin tai voimansiirron säätövivuston päähän. Nivel yhdistää vaijerin tai säätötangon vaihteiston vipuun ja sallii liikkeen välittyä, vaikka osien kulmat muuttuvat hieman vivuston liikkuessa.

Mikä on pallonivelen tehtävä?

Vaihteenvalitsimen liike välittyy vaijerin kautta vaihteiston tai hydrostaatin säätövipuun. Liitoksen täytyy kestää veto- ja työntökuormitusta mutta sallia samalla pieni kulmaliike. Pallonivel estää vaijeria taipumasta jyrkästi ja vähentää vivuston sitomista koko liikeradan aikana.

Viallisen nivelen oireet

Kulunut pallonivel voi aiheuttaa väljyyttä vaihdevipuun, epätarkan vapaa-asennon tai viiveen hallintalaitteen ja vaihteiston välillä. Vaihde ei välttämättä kytkeydy loppuun asti, hydrostaattikone voi ryömiä vapaa-asennossa tai vaijeri voi irrota vivusta kokonaan. Nivelestä voi myös kuulua napsumista, ja sen suojakumi voi olla revennyt.

Milloin nivel pitää vaihtaa?

Vaihda pallonivel, jos kuula on väljä pesässä, nivel takertelee, kierre on vaurioitunut tai liitos irtoaa tapista. Nivel kannattaa tarkistaa myös vaihteenvaijerin vaihdon yhteydessä. Jos nivel on ruostunut kiinni, se kuormittaa vaijeria ja voi aiheuttaa vaijerin ennenaikaisen katkeamisen.

Oikeakätinen kierre ja säätö

Tämä osa on oikeakätisellä kierteellä varustettu nivel. Joissakin säätötangoissa tai vaijereissa toisessa päässä voi olla vasenkätinen kierre, jotta pituutta voidaan säätää tankoa kiertämällä. Niveliä ei saa vaihtaa keskenään, sillä väärä kierresuunta ei sovi vastakappaleeseen.

Miksi alkuperäinen Husqvarna OEM -pallonivel?

Pallon halkaisija, kierteen koko, nivelen pituus ja liikealue vaikuttavat vivuston geometriaan. Vääränmittainen osa muuttaa vaijerin säätöä ja voi estää vaihteistoa saavuttamasta ääriasentojaan. Alkuperäinen osa sopii vivuston tappiin ja säätökierteeseen ilman muutoksia.

Asennuksessa huomioitavaa

Merkitse vanhan nivelen kierremäärä tai mittaa vaijerin kokonaispituus ennen irrotusta. Kierrä uusi nivel samaan perussäätöön, lukitse mahdollinen vastamutteri ja tarkista vaihde- tai hydrostaattivivuston koko liikerata. Kone ei saa ryömiä vapaa-asennossa, ja molempien ääriasentojen tulee kytkeytyä ilman vaijerin kiristymistä.

Yhteensopivuudet

Sopii laajasti Husqvarna Rider -malleihin, kuten Rider 11, Rider 11 Bio, Rider 11C, Rider 11R, Rider 13, Rider 13 AWD, Rider 13 Bio, Rider 15C, Rider 15T, Rider 15T AWD, Rider 15V2, Rider 16C, Rider 18, Rider 111B, Rider 112C, Rider 115B, Rider 175 AWD, Rider 214T AWD, Rider 216 AWD, Rider 316T, Rider 316T AWD, Rider 318, Rider 320 AWD, Rider 418Ts AWD, Rider 422Ts AWD, P524 ja PT 26D. Sopii myös useisiin Jonsered FR -malleihin.

Korvaavat ja aiemmat tuotenumerot

Varaosa 5065573-01 on korvattu varaosanumerolla 5787768-01.

Usein kysytyt kysymykset

Miksi kone ryömii vapaa-asennossa nivelen vaihdon jälkeen?
Vaijerin tai säätötangon pituus on todennäköisesti säädettävä. Noudata konekohtaisia vapaa-asennon säätöohjeita.

Voiko pallonivelen voidella?
Huollettavuus riippuu nivelen rakenteesta. Älä vaurioita suojakumia, ja noudata valmistajan huolto-ohjetta.
