Husqvarna OEM virtalukko Rider 850 | Husqvarna 5069171-01

Husqvarna OEM Virtalukko Rider 850 | Husqvarna 5069171-01

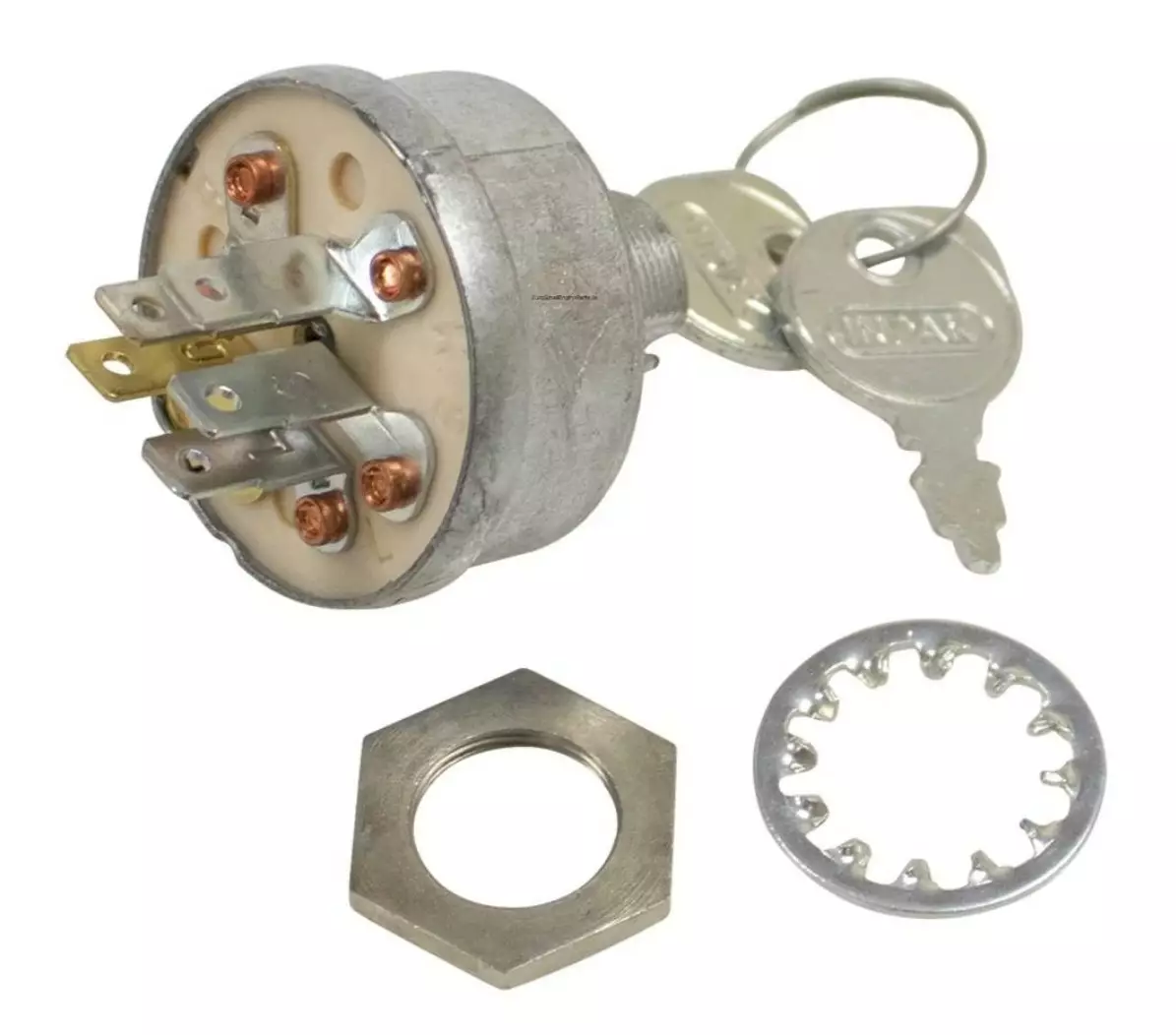

Husqvarna OEM 5069171-01 on alkuperäinen virtalukko erityisesti vanhempiin Husqvarna Rider 850- ja Rider 970 -etuleikkureihin. Virtalukon tehtävänä on ohjata koneen sähköjärjestelmän eri toimintoja avaimen asennon mukaan: virran kytkentää, moottorin käynnistystä sekä sytytyksen katkaisua moottoria sammutettaessa. Varaosa esiintyy Husqvarna Rider 850:n alkuperäisessä sähköjärjestelmässä nimikkeellä Ignition Switch / Ignition Lock, ja sitä on käytetty useissa Rider 850:n valmistusversioissa 1990-luvulla.

Virtalukko on sähkömekaaninen osa, jonka sisäiset koskettimet kuluvat vuosien ja tuhansien käynnistyskertojen myötä. Myös kosteus, hapettuminen, tärinä ja avainpesän mekaaninen kuluminen voivat aiheuttaa häiriöitä. Viallinen virtalukko voi aiheuttaa hyvin vaihtelevia käynnistysongelmia, koska sama osa välittää sähköä useille käynnistys- ja sytytysjärjestelmän piireille.

Miten Rider oireilee, jos virtalukko on viallinen?

Kulunut tai vioittunut virtalukko voi aiheuttaa esimerkiksi seuraavia oireita:

• avainta käännettäessä ei tapahdu mitään

• starttimoottori ei pyöri, vaikka akku on kunnossa

• kone käynnistyy vain, kun avainta liikutellaan tai painetaan tiettyyn asentoon

• käynnistys toimii satunnaisesti

• virrat katoavat kesken käytön

• moottori sammuu itsestään tärinän seurauksena

• moottori ei sammu normaalisti avaimesta

• virtalukon liittimet tai johdot kuumenevat

• liittimissä näkyy hapettumaa tai palamisjälkiä

• avain tuntuu väljältä tai takertelee lukkopesässä

• starttirele ei saa ohjausvirtaa avainta START-asentoon käännettäessä

Virtalukon vika voi muistuttaa esimerkiksi tyhjää akkua, viallista starttirelettä tai rikkoutunutta turvakytkintä. Ennen virtalukon vaihtamista kannattaa tarkastaa akun jännite, akkukaapelit, maadoitus, sulakkeet, starttirele, turvakytkimet sekä virtalukolle tulevat johtimet ja liittimet.

Ominaisuudet

• Alkuperäinen Husqvarna OEM -varaosa

• Virtalukko vanhempiin Rider-etuleikkureihin

• Ohjaa virran kytkentää ja käynnistystä

• Katkaisee sytytyksen moottoria sammutettaessa

• Metallirunkoinen rakenne

• Lattaliittimet sähköjärjestelmän johdotukselle

• Kiinnitys kojelautaan kierteellä ja mutterilla

• Tarkka istuvuus alkuperäiseen Rider-sähköjärjestelmään

• Soveltuu erityisesti Rider 850- ja Rider 970 -sarjoihin

Tekniset tiedot

• Tuotenumero: 5069171-01

• Tuotetyyppi: Virtalukko

• OEM-nimike: Ignition Switch / Ignition Lock

• Käyttökohde: Riderin käynnistys- ja sähköjärjestelmä

• Rakenne: Avaimella käytettävä sähkömekaaninen virtalukko

• Liitäntä: Lattaliittimet

• Tuotenumeron yhtenäinen kirjoitusasu: 506917101

• Alkuperäinen Husqvarna OEM -varaosa

5069171-01 on vahvistettu Rider 850:n alkuperäiseen sähköjärjestelmään, ja varaosaluetteloissa se esiintyy myös Rider 970 -sarjan koneissa.

Yhteensopivuus

Husqvarna 5069171-01 on tarkoitettu erityisesti vanhemman sukupolven Husqvarna Rider -etuleikkureihin.

Husqvarna Rider

• Rider 850

• Rider 850, 1994

• Rider 850, 1996

• Rider 850, 1997

• Rider 850, 1998

• Rider 850-12

• Rider 970

• Rider 970-12

• Rider 970-12.5K

• Rider 970, 1998

Rider 850:n vuosien 1994, 1996, 1997 ja 1998 varaosarakenteissa 5069171-01 löytyy sähköjärjestelmän virtalukkona. Myös useiden Rider 970 -versioiden varaosaluetteloissa käytetään samaa virtalukkoa.

Saman Rider-mallin eri valmistusvuosissa on voitu käyttää erilaisia sähköjärjestelmiä ja virtalukkoja. Sopivuus kannattaa siksi aina varmistaa laitteen tarkan mallin, tuotenumeron, valmistusvuoden, virtalukon liitäntöjen sekä alkuperäisen varaosanumeron perusteella ennen tilaamista.

Miksi valita alkuperäinen Husqvarna OEM -virtalukko?

Virtalukossa oikea sähköinen kytkentä on yhtä tärkeä kuin fyysinen sopivuus. Ulkoisesti samankaltainen virtalukko voi sisältää erilaisen sisäisen kytkennän, jolloin väärän osan asentaminen voi aiheuttaa käynnistysongelmia tai sähköjärjestelmän virheellisen toiminnan.

Alkuperäinen Husqvarna OEM 5069171-01 vastaa kyseisten vanhempien Rider-mallien alkuperäistä sähköjärjestelmää. Oikea liitinrakenne ja kytkentä varmistavat, että virta-, käynnistys- ja sammutustoiminnot toimivat valmistajan tarkoittamalla tavalla.

Usein kysytyt kysymykset

Mikä Husqvarna 5069171-01 on?
Se on alkuperäinen Husqvarna Rider -etuleikkurin virtalukko, jota käytetään erityisesti Rider 850- ja Rider 970 -sarjojen vanhemmissa malleissa.

Mistä tiedän, että Riderin virtalukko on rikki?
Tyypillinen oire on satunnainen käynnistymättömyys. Jos kone käynnistyy vain avainta liikuttelemalla tai startti toimii välillä normaalisti ja välillä ei lainkaan, kulunut virtalukko on yksi mahdollinen vikakohde.

Voiko rikkinäinen virtalukko estää starttimoottoria pyörimästä kokonaan?
Kyllä. Jos virtalukon START-asennon kosketin ei yhdistä, starttirele ei saa tarvittavaa ohjausvirtaa eikä starttimoottori pyöri.

Voiko virtalukon vika aiheuttaa sen, ettei moottori sammu avaimesta?
Kyllä. Jos virtalukon sytytyksen sammutuspiirin kosketin on vaurioitunut, moottorin sytytys ei välttämättä maadoitu normaalisti OFF-asennossa.

Miten virtalukon vian voi erottaa starttireleen viasta?
Mittaamalla, tuleeko starttireleen ohjausliittimelle jännite avainta START-asentoon käännettäessä. Jos virtalukolle tulee oikea syöttöjännite mutta START-lähdöstä ei tule jännitettä, virtalukko tai siihen liittyvä kytkentä voi olla viallinen.

Sopiiko 5069171-01 Husqvarna Rider 850 -malliin?
Kyllä. Se on alkuperäisessä Rider 850:n sähköjärjestelmässä käytetty virtalukko ja löytyy useiden Rider 850 -vuosiversioiden varaosaluetteloista.

Kannattaako liitin tarkistaa samalla kun virtalukko vaihdetaan?
Kyllä. Virtalukon takana olevat lattaliittimet kannattaa tarkistaa hapettumisen, löysyyden, kuumenemisen ja sulamisjälkien varalta. Huono liitos voi aiheuttaa samanlaisia oireita kuin viallinen virtalukko.
