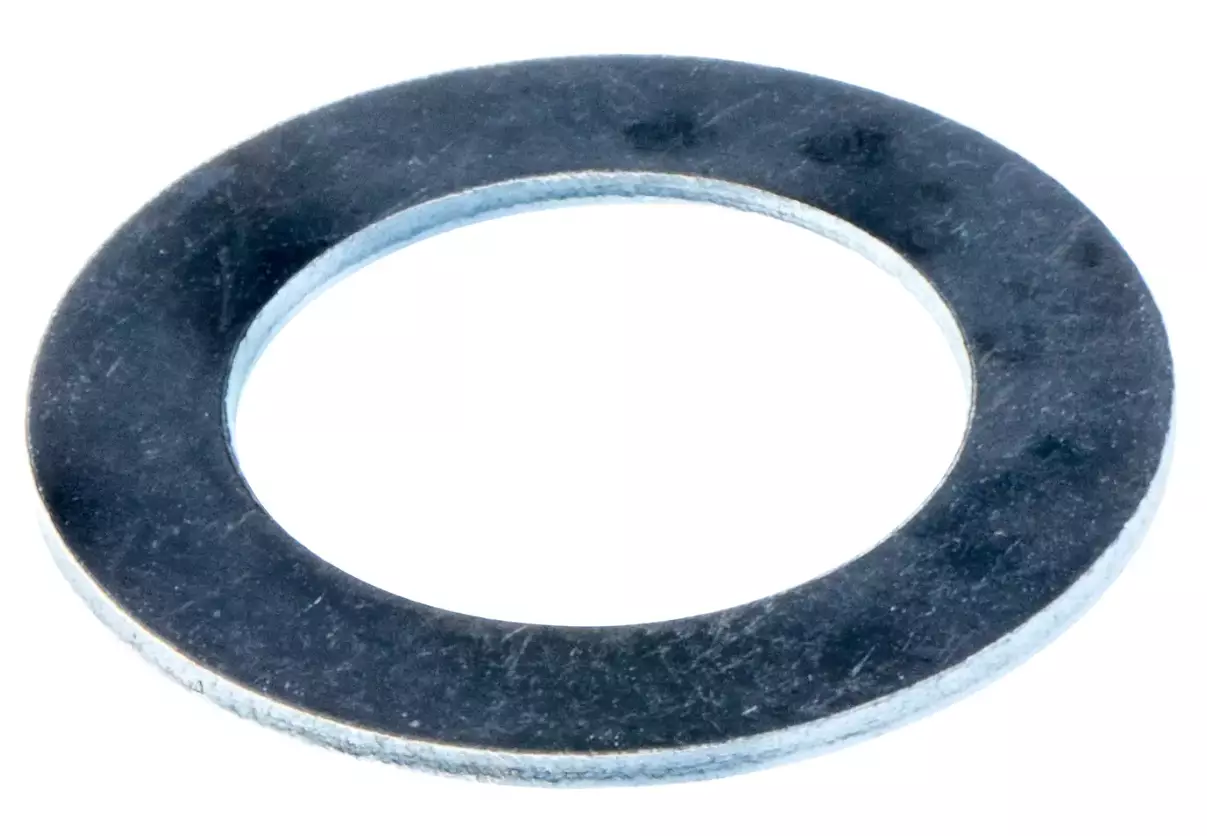

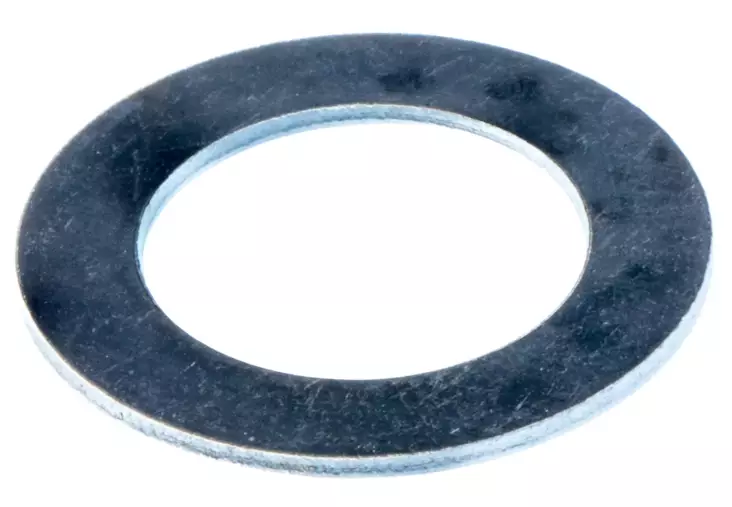

Husqvarna OEM 5321217-49 on alkuperäinen metallinen tasainen aluslevy, jota käytetään erittäin laajasti Husqvarna-puutarhatraktoreiden ja ajoleikkureiden etuakseli-, pyörä- ja ohjausrakenteissa. Sen tehtävänä on jakaa kuormitusta tasaisesti, pitää osat oikealla etäisyydellä toisistaan ja vähentää metallipintojen suoraa hankausta.

Tässä käyttökohteessa aluslevy asennetaan tyypillisesti etupyörän ja olka-akselin / pyöränkaran väliin. Se auttaa hallitsemaan pyörän sivuttaisvälystä ja muodostaa oikean tukipinnan pyöräkokoonpanolle.

Miten kone oireilee, jos aluslevy on kulunut tai puuttuu?

Kulunut, vääntynyt tai puuttuva aluslevy voi aiheuttaa esimerkiksi:

• etupyörässä tuntuu ylimääräistä sivuttaisvälystä
• pyörä liikkuu akselilla edestakaisin
• ohjaus tuntuu väljältä tai epätarkalta
• etupyörän alueelta kuuluu kolinaa
• pyörän laakeri tai liukulaakeri kuluu normaalia nopeammin
• pyörän napa hankaa viereiseen rakenteeseen
• aluslevy on kulunut ohueksi tai urautunut
• akselin lukitusosat joutuvat väärälle kuormitukselle

Jos etupyörässä on huomattavaa välystä, kannattaa tarkistaa samalla myös pyörän liukulaakerit, kara, lukkorengas, pölykapseli ja muut aluslevyt.

Ominaisuudet

• Alkuperäinen Husqvarna OEM -varaosa
• Tasainen metallinen aluslevy
• Käytetään erityisesti etupyörän ja pyöränkaran yhteydessä
• Jakaa kuormitusta laajemmalle alueelle
• Auttaa hallitsemaan pyörän aksiaalista välystä
• Suojaa viereisiä osia kulumiselta
• Tarkka alkuperäinen sisä- ja ulkohalkaisija
• Sopii erittäin laajaan valikoimaan Husqvarna Groupin puutarhatraktoreita

Tekniset tiedot

• Tuotenumero: 5321217-49
• Yhtenäinen varaosanumero: 532121749
• Tuotetyyppi: Aluslevy
• OEM-nimike: Washer
• Koko: 23/32" x 1-1/4" x 16 GA
• Sisähalkaisija: noin 18,3 mm
• Ulkohalkaisija: 31,75 mm
• Paksuus: noin 1,5 mm
• Materiaali: Metalli
• Käyttökohde: Pyörä-, akseli- ja ohjausrakenteet
• EAN / GTIN: 7391883361467
• Alkuperäinen Husqvarna OEM -varaosa

Mitä 23/32 x 1-1/4 x 16 tarkoittaa?

Aluslevyn alkuperäinen mitoitus on ilmoitettu tuumina ja levyn vahvuutena:

• 23/32" = sisäreiän nimellismitta, noin 18,3 mm
• 1-1/4" = ulkohalkaisija, 31,75 mm
• 16 GA = materiaalivahvuus, käytännössä noin 1,5 mm

Osasta näkee joissakin luetteloissa myös merkinnän 25/32 x 1-1/4. Käyttökohteen kannalta tärkein tunniste on siksi alkuperäinen varaosanumero 532121749.

Yhteensopivuus

Husqvarna 5321217-49 on yksi yleisistä Husqvarna Groupin traktorien pyörä- ja etuakselirakenteissa käytettävistä aluslevyistä.

Husqvarna

• CT 126
• CT 130
• CT 131
• CT 135
• CT 141
• CT 150
• CT 151
• CT 153
• CT 154
• CT 160
• CTH 126
• CTH 130
• CTH 135
• CTH 140
• CTH 140 XP
• CTH 141
• CTH 150
• CTH 150 XP
• CTH 151
• CTH 151 T
• CTH 151 XP
• CTH 155
• CTH 160
• CTH 160 II
• CTH 163T
• CTH 164T
• YTH 2448
• YTH 2548
• YTH 2754 XP
• YT 48 CS
• 2042 LS
• 2146 XLS
• 2246 LS
• 2346 XLS
• 2348 LS
• 2354 GXLS
• 2748 GLS
• 2754 GLS

Samaa aluslevyä käytetään lisäksi lukuisissa Jonsered-, Partner-, Poulan- ja muissa Husqvarna Groupin traktoreissa.

Sopivuus kannattaa aina varmistaa laitteen tarkan mallin, tuotenumeron, valmistusvuoden ja alkuperäisen varaosanumeron perusteella ennen tilaamista.

Mihin aluslevy yleensä asennetaan?

Yksi tavallisimmista käyttökohteista on etupyörän rakenne:

pyöränkara → aluslevy 5321217-49 → pyörän napa / liukulaakeri → lukitusosa

Aluslevy toimii tällöin pyörän sisäpuolisena tukipintana ja auttaa estämään pyörän navan suoraa hankaamista kara- tai ohjausrakennetta vasten.

Samassa etupyöräkokoonpanossa esiintyvät usein myös:

• 5320090-40 – etupyörän liukulaakeri
• 8120000-29 – akselin lukitusrengas
• 5321212-32 – pöly-/suojakapseli
• 5320062-66 – painealuslevy karan toisessa kohdassa

Miksi valita alkuperäinen Husqvarna OEM -aluslevy?

Aluslevy näyttää yksinkertaiselta osalta, mutta etuakselin rakenteessa muutamankin millimetrin ero sisähalkaisijassa tai paksuudessa voi muuttaa pyörän välystä.

Liian ohut aluslevy voi jättää pyörään ylimääräistä liikettä, kun taas liian paksu osa voi puristaa pyöräkokoonpanon liian tiukaksi.

Alkuperäinen Husqvarna OEM 5321217-49 vastaa yhteensopivien koneiden alkuperäistä mitoitusta ja pitää pyöräkokoonpanon valmistajan tarkoittamassa asennossa.

Aluslevyn vaihdossa huomioitavaa

Vaihdon yhteydessä kannattaa tarkistaa:

• pyöränkara
• liukulaakerit
• muut aluslevyt
• akselin lukkorengas
• pyörän napa
• pölykapseli
• akselin kuluminen
• pyörän sivuttaisvälys asennuksen jälkeen

Jos uusi aluslevy ei poista välystä, syynä voi olla kulunut pyörän liukulaakeri tai kara, jolloin pelkän aluslevyn vaihtaminen ei riitä.

Usein kysytyt kysymykset

Mikä Husqvarna 5321217-49 on?
Se on alkuperäinen tasainen metallinen aluslevy, jota käytetään erityisesti puutarhatraktoreiden etupyörä- ja akselirakenteissa.

Onko 5321217-49 sama osa kuin 532121749?
Kyllä. Kyseessä on sama varaosanumero eri kirjoitusasussa.

Minkä kokoinen aluslevy on?
Nimellismitta on 23/32 x 1-1/4 x 16 GA, eli ulkohalkaisija on noin 31,75 mm ja paksuus noin 1,5 mm.

Mihin kohtaan aluslevy asennetaan?
Yleinen käyttökohde on etupyörän ja pyöränkaran välinen rakenne, jossa se toimii pyörän sisäpuolisena tukialuslevynä.

Sopiiko 5321217-49 Husqvarna CTH 151 -malliin?
Kyllä. CTH 151 kuuluu tämän aluslevyn yleisiin käyttökohteisiin.

Sopiiko sama aluslevy Husqvarna YTH 2548 -malliin?
Kyllä.

Voiko puuttuva aluslevy aiheuttaa pyörän väljyyttä?
Kyllä. Ilman oikeanpaksuista aluslevyä etupyörä voi päästä liikkumaan akselilla sivusuunnassa.

Mitä eroa on 5321217-49- ja 5321217-48-aluslevyillä?
Ne ovat eri kokoisia. 5321217-49 on 23/32 x 1-1/4 x 16 GA, kun taas 5321217-48 on suurempi aluslevy. Niitä ei pidä korvata toisillaan pelkän ulkonäön perusteella.
