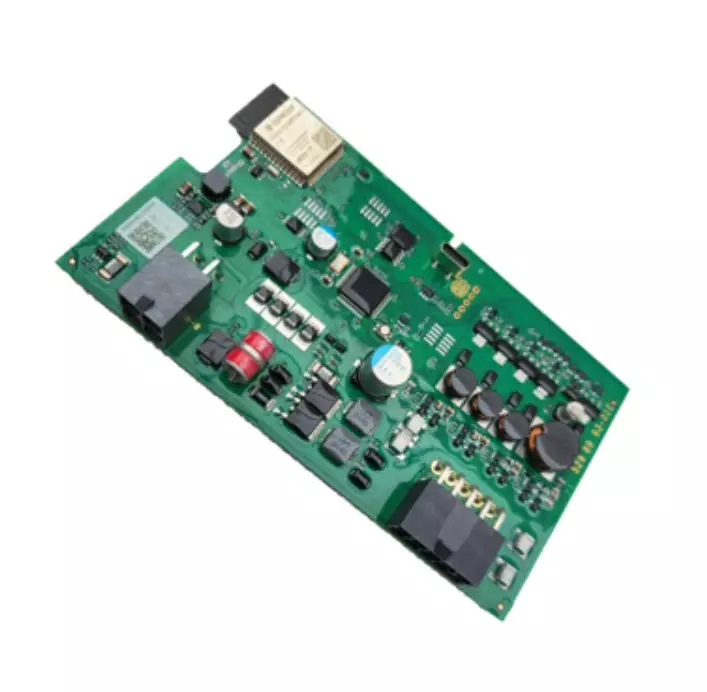

Husqvarna OEM 5298995-01 on alkuperäinen latausaseman piirikortti Husqvarna Automower NERA -sarjan robottiruohonleikkureihin. Kyseessä on latausaseman sähköjärjestelmän keskeinen ohjainkortti, joka käsittelee latausaseman toimintaan liittyviä sähköisiä signaaleja ja huolehtii latausaseman sekä robottileikkurin välisestä toiminnasta.

Piirikortti tunnetaan OEM-nimikkeellä Printed Circuit Assy / PCBA CS board type 47. Se ei siis ole robottileikkurin sisäinen pääpiirikortti, vaan nimenomaan latausaseman piirilevy. Viallinen kortti voi aiheuttaa latausongelmia, silmukkasignaalin häiriöitä tai tilanteen, jossa latausasema ei kommunikoi robotin kanssa normaalisti.

Miten Automower oireilee, jos latausaseman piirikortti on viallinen?

Vaurioitunut tai sähköisesti viallinen latausaseman piirikortti voi aiheuttaa esimerkiksi seuraavia oireita:

• latausasema ei tunnistu normaalisti
• robottileikkuri ei aloita latausta telakoituessaan
• latausaseman LED ei käyttäydy normaalisti
• latausaseman merkkivalo ei syty lainkaan
• rajakaapelin tai latausaseman signaalista tulee virheilmoituksia
• robotti ilmoittaa puuttuvasta silmukkasignaalista
• lataus toimii satunnaisesti
• robotti löytää latausasemalle mutta lataus ei käynnisty
• latausasema menettää yhteyden robotin kanssa
• vikakoodi palaa pian virrankatkaisun ja uudelleenkäynnistyksen jälkeen
• piirikortissa näkyy kosteuden, palamisen tai korroosion jälkiä

Ennen piirikortin vaihtamista kannattaa tarkistaa myös virtalähde, latausaseman syöttökaapeli, liittimet, latauskoskettimet, rajakaapelit sekä mahdolliset johdinvauriot, koska monet ulkoiset viat voivat aiheuttaa samanlaisia oireita.

Ominaisuudet

• Alkuperäinen Husqvarna OEM -varaosa
• Latausaseman piirikortti
• NERA-sarjan latausasemaan
• OEM-tyyppi PCBA CS board type 47
• Vastaa latausaseman sähköisestä ohjauksesta
• Käsittelee lataukseen ja asemaviestintään liittyviä toimintoja
• Valmiit alkuperäiset liittimet
• Tarkka alkuperäinen piirilevyrakenne
• Sopii useisiin Automower NERA -malleihin
• Tarkoitettu alkuperäisen vialliseksi todetun piirilevyn tilalle

Tekniset tiedot

• Tuotenumero: 5298995-01
• Tuotetyyppi: Latausaseman piirikortti
• OEM-nimike: Printed Circuit Assy / PCBA CS board type 47
• Käyttökohde: Automower-latausasema
• Piirikorttityyppi: Type 47
• Paino: noin 117 g
• Pakkauksen leveys: noin 147 mm
• Pakkauksen pituus: noin 159 mm
• Pakkauksen korkeus: noin 45 mm
• EAN / GTIN: 7333377388260
• Tuotenumeron yhtenäinen kirjoitusasu: 529899501
• Alkuperäinen Husqvarna OEM -varaosa

Yhteensopivuus

Husqvarna 5298995-01 sopii useisiin NERA-sarjan Automower-robottiruohonleikkureiden latausasemiin:

Husqvarna Automower NERA

• Automower 305E NERA
• Automower 310E NERA
• Automower 320 NERA
• Automower 405XE NERA
• Automower 410XE NERA
• Automower 430X NERA
• Automower 450X NERA

Samaa latausaseman piirilevyä käytetään myös useissa myöhemmissä NERA-tuoteperheen versioissa mallista ja valmistusvuodesta riippuen.

On tärkeää huomata, että 5298995-01 ei ole vanhempien 320-, 420-, 430X- tai 450X-sukupolvien tavallinen latausaseman kortti, vaan se kuuluu NERA-sukupolven latausasemaan. Ulkoisesti samankaltaisissa latausasemissa voi olla täysin eri elektroniikka.

Sopivuus kannattaa aina varmistaa laitteen tarkan mallin, tuotenumeron, valmistusvuoden, latausaseman version ja alkuperäisen varaosanumeron perusteella ennen tilaamista.

Miksi valita alkuperäinen Husqvarna OEM -piirikortti?

Latausaseman piirilevy on yksi Automower-järjestelmän keskeisistä elektronisista komponenteista. Sen täytyy toimia oikein sekä virtalähteen, robotin että latausaseman muiden sähköosien kanssa.

Alkuperäinen Husqvarna OEM 5298995-01 vastaa NERA-latausaseman alkuperäistä sähköistä rakennetta, liittimiä ja ohjauslogiikkaa. Oikean OEM-kortin käyttäminen vähentää yhteensopivuusongelmien riskiä ja helpottaa latausaseman palauttamista alkuperäiseen toimintakuntoon.

Piirikortin vaihdossa huomioitavaa

Piirikortin vaihto kannattaa tehdä huolellisesti, koska latausasemassa on herkkiä elektronisia komponentteja.

Ennen vaihtoa kannattaa:

• irrottaa latausasema kokonaan virtalähteestä
• tarkistaa virtalähteen toiminta
• tarkistaa latausaseman syöttökaapeli ja liittimet
• tarkistaa mahdollinen kosteus tai korroosio latausaseman sisällä
• tarkistaa rajakaapelin ja ohjauskaapelien liitokset
• varmistaa, ettei vanha kortti ole vaurioitunut ulkoisen oikosulun seurauksena
• käsitellä uutta piirilevyä ESD-suojatusti
• varmistaa kaikkien liittimien oikeat paikat ennen virran kytkemistä

Jos vanha piirilevy on vaurioitunut esimerkiksi veden tai ylijännitteen vuoksi, kannattaa varmistaa myös vian alkuperäinen syy ennen uuden kortin asentamista.

Usein kysytyt kysymykset

Mikä Husqvarna 5298995-01 on?
Se on Husqvarna Automower NERA -sarjan latausaseman alkuperäinen piirikortti.

Onko tämä robotin sisäinen emolevy?
Ei. 5298995-01 on latausaseman piirikortti, ei robottileikkurin sisäinen pääpiirikortti.

Sopiiko 5298995-01 Husqvarna Automower 430X NERA -malliin?
Kyllä. 430X NERA kuuluu tämän latausaseman piirikortin käyttökohteisiin.

Sopiiko sama piirikortti Automower 450X NERA -malliin?
Kyllä. Myös 450X NERA käyttää tätä latausaseman piirilevyä yhteensopivissa tuotantoversioissa.

Sopiiko kortti Automower 320 NERA -malliin?
Kyllä. 320 NERA kuuluu tämän piirilevyn yhteensopiviin malleihin.

Sopiiko sama kortti Automower 410XE NERA -malliin?
Kyllä. 410XE NERA kuuluu vahvistettuihin käyttökohteisiin.

Mitä PCBA CS board type 47 tarkoittaa?
PCBA tarkoittaa valmiiksi koottua piirilevykokonaisuutta. CS viittaa latausasemaan, ja Type 47 on kyseisen piirilevyversion tyyppimerkintä.
