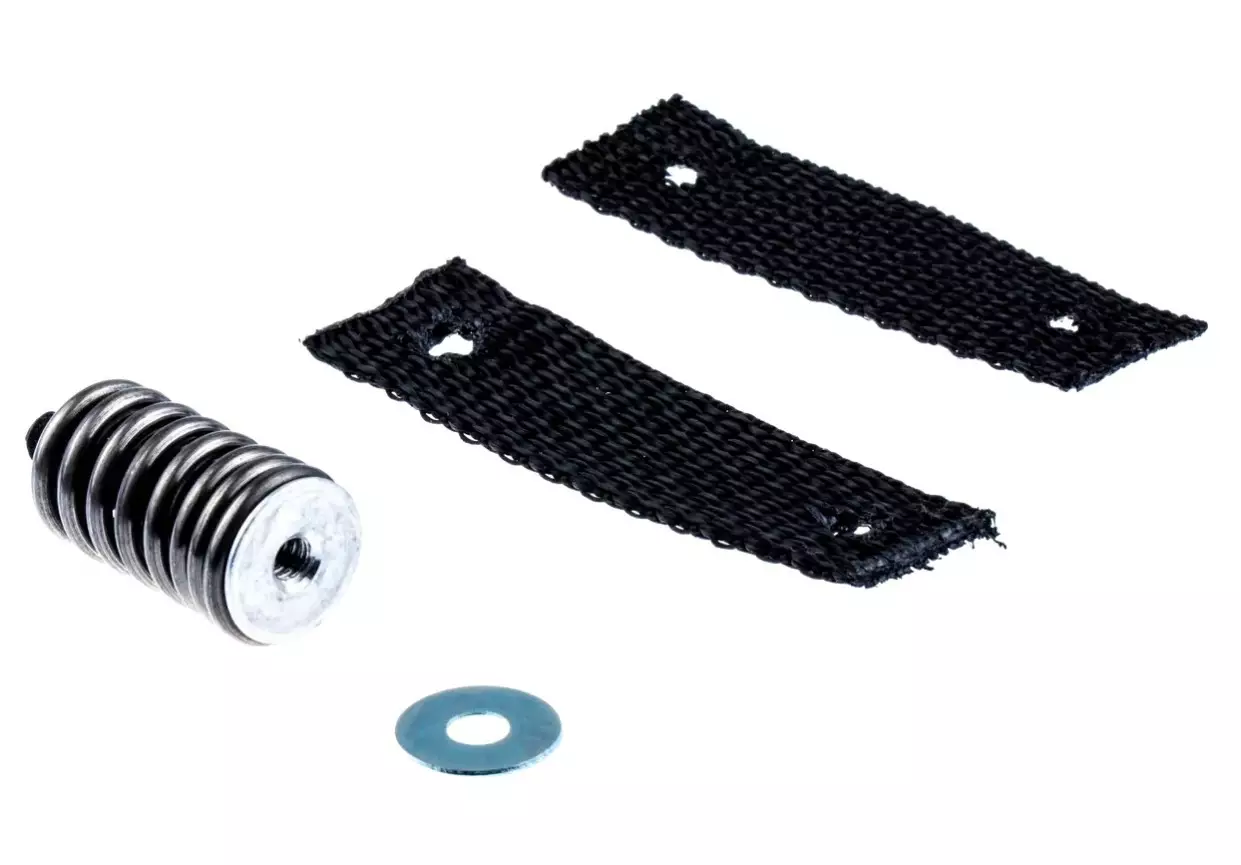

Husqvarna OEM 5300693-84 on alkuperäinen tärinänvaimennuselementti, jota käytetään erityisesti Husqvarna 330-, 336- ja 365-moottorisahoissa. Osa kuuluu moottorisahan AV-järjestelmään eli tärinänvaimennukseen, jonka tehtävänä on erottaa moottori- ja leikkuuyksikön tärinä mahdollisimman tehokkaasti kahvarungosta.

Tärinänvaimennuselementti vähentää käyttäjän käsiin ja käsivarsiin välittyvää värähtelyä sekä auttaa suojaamaan samalla sahan muita rakenteita jatkuvalta tärinäkuormitukselta. 5300693-84 on jousimainen metallinen vaimennuselementti, jota käytetään yhdessä muiden AV-järjestelmän osien kanssa. Jos elementti murtuu, venyy tai menettää jäykkyytensä, moottoriyksikön ja kahvarungon välinen liike voi kasvaa huomattavasti.

Miten moottorisaha oireilee, jos tärinänvaimennuselementti on viallinen?

Kulunut tai rikkoutunut AV-elementti voi aiheuttaa esimerkiksi:

• kahvoihin välittyy tavallista enemmän tärinää
• saha tuntuu epämiellyttävältä tai levottomalta käytössä
• moottoriosa liikkuu kahvarunkoon nähden tavallista enemmän
• kahvarungossa tuntuu ylimääräistä väljyyttä
• saha kolisee tai napsuu sitä liikuteltaessa
• vaimennusjousi on venynyt tai vääntynyt
• jousen kiinnityskohta on murtunut
• kahvojen ja moottorirungon välinen asento muuttuu
• polttoaineletkut, johdot tai muut joustavat osat joutuvat ylimääräiselle rasitukselle
• tärinä lisääntyy selvästi moottorin kierrosluvun noustessa

Jos yksi AV-elementti on rikkoutunut, kannattaa tarkistaa samalla kaikki muut tärinänvaimentimet, kiinnitysruuvit, kahvarunko sekä polttoaine- ja sähköjohtojen reititys. Yhden vaimentimen rikkoutuminen voi kuormittaa jäljellä olevia elementtejä tavallista enemmän.

Ominaisuudet

• Alkuperäinen Husqvarna OEM -varaosa
• Tärinänvaimennuselementti
• Metallinen jousirakenne
• Kuuluu moottorisahan AV-järjestelmään
• Erottaa moottoriyksikön tärinää kahvarungosta
• Auttaa vähentämään käyttäjälle välittyvää värähtelyä
• Auttaa suojaamaan rungon ja hallintalaitteiden rakenteita
• Sopii Husqvarna 330-, 336- ja 365-malleihin
• Käytetään myös joissakin vastaavissa Husqvarna Groupin valmistamissa sahoissa

Tekniset tiedot

• Tuotenumero: 5300693-84
• Tuotetyyppi: Tärinänvaimennuselementti
• OEM-nimike: Antivibration Element / Antivibe Element
• Rakenne: Jousimainen metallinen vaimennuselementti
• Käyttökohde: Moottorisahan kahvarungon tärinänvaimennus
• Paino: noin 31 g
• EAN: 7391883319000
• Tuotenumeron yhtenäinen kirjoitusasu: 530069384
• Alkuperäinen Husqvarna OEM -varaosa

Aiempi varaosanumero

Husqvarna 5300693-84 korvaa aiemman alkuperäisen varaosanumeron:

• 5300369-62

Yhteensopivuus

Husqvarna 5300693-84 sopii vahvistetusti seuraaviin moottorisahoihin:

Husqvarna

• 330
• 336
• 365, malliversion mukaan

Samaa AV-elementtiä voi esiintyä myös muissa Husqvarna Groupin valmistamissa koneissa, joissa alkuperäinen varaosanumero on 5300693-84.

Erityisesti vanhemmissa moottorisahoissa mallin sisällä voi olla useita tuotantoversioita ja erilaisia tärinänvaimennusjärjestelmiä. Esimerkiksi Husqvarna 365 -malliperheessä rakenne on muuttunut tuotannon aikana, joten osaa ei pidä valita pelkän 365-mallinimen perusteella.

Sopivuus kannattaa aina varmistaa laitteen tarkan mallin, tuotenumeron, valmistusvuoden, AV-järjestelmän rakenteen ja alkuperäisen varaosanumeron perusteella ennen tilaamista.

Miksi tärinänvaimennus on tärkeä?

Moottorisahan moottori, kytkin, teräketju ja leikkuulaite tuottavat käytön aikana voimakasta ja jatkuvaa värähtelyä. Tärinänvaimennusjärjestelmä erottaa mahdollisimman suuren osan tästä liikkeestä kahvoista, joita käyttäjä pitää käsissään.

Jos yksi vaimennuselementti menettää toimintakykynsä, koko kahvarakenne voi alkaa liikkua väärällä tavalla. Tämä ei ainoastaan lisää käyttäjän kokemaa tärinää, vaan voi myös rasittaa polttoaineletkuja, sähköjohtoja, kaasuvivustoa ja muita moottorin sekä kahvarungon välillä kulkevia osia.

Alkuperäinen Husqvarna OEM 5300693-84 vastaa alkuperäisen AV-järjestelmän jousijäykkyyttä, mitoitusta ja kiinnityskohtia.

Tärinänvaimentimen vaihdossa huomioitavaa

Vaihdon yhteydessä kannattaa tarkistaa:

• muut AV-jouset ja kumivaimentimet
• vaimentimien kiinnitysruuvit
• kahvarungon mahdolliset murtumat
• moottorirungon kiinnityspisteet
• polttoaineletkujen kunto ja reititys
• sähköjohtojen reititys
• kaasuvivuston vapaa liike
• ettei kahvarunko pääse osumaan moottoriyksikköön

Kaikkien vaimennuselementtien pitäisi toimia yhdessä. Jos useampi vaimennin on selvästi kulunut tai väsynyt, niiden uusiminen samalla kertaa voi palauttaa sahan tärinänvaimennuksen paremmin kuin vain yhden osan vaihtaminen.

Usein kysytyt kysymykset

Mikä Husqvarna 5300693-84 on?
Se on moottorisahan alkuperäinen tärinänvaimennuselementti eli AV-elementti.

Mihin tärinänvaimennuselementtiä käytetään?
Se erottaa moottorin ja leikkuulaitteen aiheuttamaa värähtelyä kahvarungosta ja vähentää käyttäjän käsiin välittyvää tärinää.

Sopiiko 5300693-84 Husqvarna 330 -malliin?
Kyllä. Husqvarna 330 kuuluu tämän AV-elementin vahvistettuihin käyttökohteisiin.

Sopiiko sama osa Husqvarna 336 -malliin?
Kyllä. Myös Husqvarna 336 käyttää tätä tärinänvaimennuselementtiä.

Sopiiko 5300693-84 Husqvarna 365 -malliin?
Sitä käytetään tietyissä Husqvarna 365 -versioissa. Koska 365-mallia on valmistettu useina eri rakenteina, tarkka sopivuus kannattaa varmistaa varaosanumeron perusteella.

Mikä on 5300369-62?
Se on tämän tärinänvaimennuselementin aiempi varaosanumero. Uudempi numero on 5300693-84.

Mistä tiedän, että AV-elementti pitää vaihtaa?
Selvästi lisääntynyt tärinä, moottoriyksikön liiallinen liike, kolina tai silmin havaittava venynyt tai rikkoutunut jousi ovat tavallisia merkkejä vaihtotarpeesta.

Kannattaako kaikki tärinänvaimentimet tarkistaa samalla?
Kyllä. AV-järjestelmän osat kuormittavat toisiaan, joten yhden rikkoutuneen elementin yhteydessä kannattaa tarkistaa myös muut vaimentimet ja niiden kiinnitykset.
