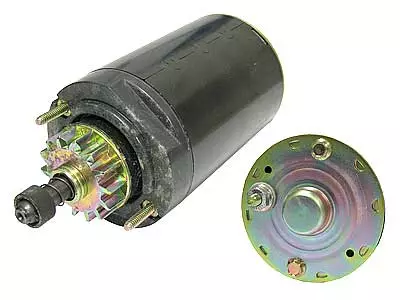

Kohler 14H Starttimoottori | 5200-8009

Kohler 14H Starttimoottori | 5200-8009

Kohler-moottoreihin tarkoitettu 5200-8009 on 12 voltin starttimoottori, jota käytetään useissa ajoleikkureissa, puutarhatraktoreissa ja muissa pienkoneissa. Starttimoottorin tehtävänä on pyörittää moottorin kampiakselia käynnistyksen aikana niin, että moottori saavuttaa riittävän kierrosnopeuden sytytyksen ja käynnistymisen kannalta. Tässä mallissa on 14-hampainen vetopyörä, vastapäivään pyörivä eli CCW-rakenne ja noin 0,6 kW:n teho. Se soveltuu erityisesti Kohler Courage SV470–SV620 -sarjan yksisylinterisiin moottoreihin.

Starttimoottori joutuu käytössä kovalle rasitukselle, sillä käynnistyshetkellä sen on tuotettava suuri vääntömomentti lyhyessä ajassa. Kuluneet hiilet, laakerointi, bendix-mekanismi tai sähkömoottorin sisäiset viat voivat ajan myötä heikentää startin toimintaa. Kun alkuperäinen startti ei enää pyöritä moottoria riittävän nopeasti, uuden starttimoottorin asentaminen palauttaa normaalin ja varman käynnistymisen. Tämä 5200-8009 on tarvikevalmistajan uusi starttimoottori ja se vastaa useita Kohlerin alkuperäisiä starttinumeroita.

Miten kone oireilee, jos starttimoottori on viallinen?

Viallinen tai kulunut starttimoottori voi aiheuttaa esimerkiksi seuraavia oireita:

• avainta käännettäessä kuuluu vain naksahdus, mutta moottori ei pyöri
• starttimoottori pyörii hitaasti täydestä akusta huolimatta
• moottori käynnistyy ajoittain normaalisti ja ajoittain ei lainkaan
• startin hammasratas pyörii, mutta ei tartu vauhtipyörään
• käynnistyksen yhteydessä kuuluu rohinaa tai metallista raksutusta
• starttimoottori kuumenee nopeasti usean käynnistysyrityksen jälkeen
• käynnistys vaatii akun apuvirtaa, vaikka akku ja latausjärjestelmä ovat kunnossa

Ennen starttimoottorin vaihtamista kannattaa tarkistaa myös akun kunto, akkukaapelit, maadoitus, starttirele ja virtalukko. Samankaltaiset oireet voivat johtua myös huonoista sähköliitoksista.

Ominaisuudet

• 12 V starttimoottori Kohler-pienkoneisiin
• 14-hampainen vetopyörä
• Vastapäivään pyörivä CCW-rakenne
• Teho noin 0,6 kW
• Soveltuu useisiin Kohler Courage SV470–SV620 -moottoreihin
• Sopii useisiin Husqvarna-, Jonsered-, Stiga- ja New Holland -ajoleikkureihin
• Toimitetaan ilman erillistä runkopantaa
• Ei erillistä kiinnityskorvaa

Tekniset tiedot

• Tuotenumero: 5200-8009
• Tuotetyyppi: Starttimoottori
• Jännite: 12 V
• Teho: 0,6 kW
• Hammasluku: 14
• Pyörimissuunta: CCW, vastapäivään
• Hammasrattaan halkaisija: noin 43,3 mm
• Hampaan etäisyys: noin 23,5 mm
• Ohjurin halkaisija: noin 58 mm
• Kokonaispituus: noin 190 mm
• Rungon halkaisija: noin 78,8 mm
• Kiinnitysruuviväli: noin 63 mm
• B+ liitäntä: M6
• Muunnosnumero: 20-098-01

Vastaa seuraavia OE-numeroita

Tälle starttimoottorille löytyy vahvistettuja ristiinnumeroita, joten ne ovat hyödyllisiä sopivuuden tarkistamisessa:

Kohler

• 20 098 01
• 20 098 01-S
• 20 098 05
• 20 098 05-S
• 20 098 06
• 20 098 06-S
• 20 098 08
• 20 098 08-S
• 20 098 10
• 20 098 10-S
• 20 098 11
• 20 098 11-S

Husqvarna

• 5310295-93

New Holland

• K0H2009805S
• KOH2009805S

Muita ristiinnumeroita

• 5796N
• F032113854

Yhteensopivuus

Starttimoottori soveltuu erityisesti Kohler Courage SV470–SV620 -sarjan moottoreihin.

Kohler-moottorit

• SV470
• SV480
• SV530
• SV540
• SV590
• SV600
• SV610
• SV620

Lisäksi sitä käytetään lähteen mukaan muun muassa Kohler G4010- ja G4020-moottoreissa.

Husqvarna

• LT 151
• LTH 151 Kohler

Jonsered

• useita Kohler 19–21 hv -moottorilla varustettuja ajoleikkureita

Stiga

• useita Kohler 19–21 hv -moottorilla varustettuja puutarhatraktoreita

New Holland

• Kohler G4010 / G4020, 19–21 hv -moottorilla varustetut mallit

Saman ajoleikkurimallin sisällä on voitu käyttää eri moottoreita ja starttimoottoreita. Tämän vuoksi yhteensopivuus kannattaa ensisijaisesti varmistaa moottorin tyyppikilvestä, alkuperäisen startin varaosanumerosta sekä hammasluvusta, pyörimissuunnasta ja kiinnitysmitoista.

Miksi valita 5200-8009 starttimoottori?

Kun ajoleikkurin Kohler-moottori ei enää käynnisty luotettavasti, mutta akku, johdotukset ja starttirele on todettu toimiviksi, kulunut starttimoottori on yksi todennäköisistä vikakohteista. Oikeanlainen 14-hampainen ja vastapäivään pyörivä startti palauttaa moottorin normaalin käynnistysnopeuden ja vähentää akun tarpeetonta kuormitusta.

Mallin 5200-8009 etuna on laaja yhteensopivuus Kohler Courage -moottoreiden kanssa sekä selkeästi määritellyt mitat ja OE-ristiinnumerot. Näiden perusteella vanhan startin ja uuden osan vertailu onnistuu ennen tilaamista varsin luotettavasti.

Usein kysytyt kysymykset

Sopiiko 5200-8009 Kohler SV470 -moottoriin?
Kyllä. SV470 kuuluu tämän starttimoottorin ilmoitettuun SV470–SV620-yhteensopivuusalueeseen. Tarkista kuitenkin moottorin tarkka spec-numero ja vanhan startin rakenne ennen tilaamista.

Sopiiko tämä Husqvarna LT 151- ja LTH 151 -ajoleikkureihin?
Kyllä, kun koneessa on tämän startin kanssa yhteensopiva Kohler-moottori. LT 151 ja LTH 151 on ilmoitettu tuotteen yhteensopiviksi käyttökohteiksi.

Mistä tiedän, onko vika starttimoottorissa vai akussa?
Heikko akku aiheuttaa usein samanlaista hidasta pyöritystä kuin kulunut starttimoottori. Akku kannattaa kuormitustestata ja kaapeliliitokset sekä maadoitus tarkistaa ennen startin vaihtamista.

Mitä 14H tarkoittaa?
Tässä yhteydessä 14H viittaa starttimoottorin 14-hampaiseen vetopyörään. Hammasluvun on vastattava käytettävää käynnistysjärjestelmää.

Voiko 9- tai 10-hampaisen startin korvata tällä 14-hampaisella mallilla?
Ei pelkän jännitteen perusteella. Hammasluku, pyörimissuunta, kiinnitysmitat ja vetopyörän sijainti täytyy täsmätä. Vääränlainen startti voi vaurioittaa vauhtipyörän hammaskehää.
